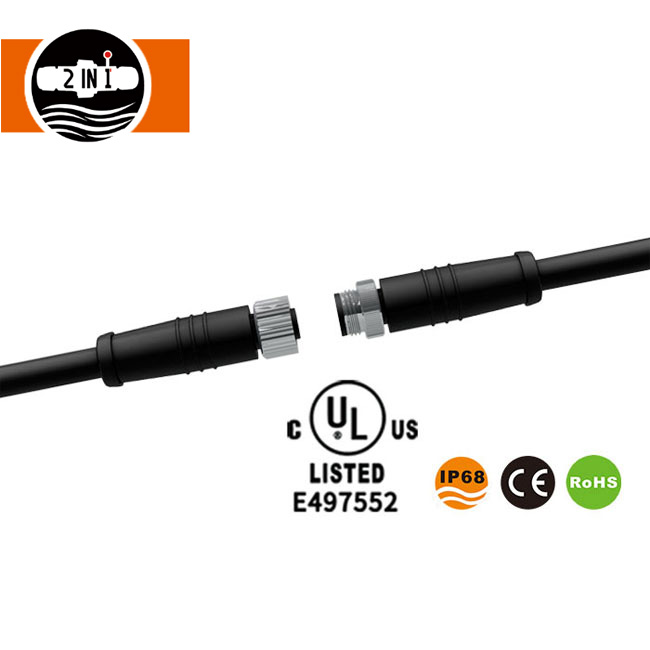

کانکتور کابل برق ضد آب M12

کانکتور کابل برق ضد آب M12 یکی از محصولات اصلی فناوری HuaYi-FaDa است که به طور خاص برای سناریوهای مختلف اتصال الکتریکی که نیاز به ضد آب و مقاومت در برابر خوردگی دارند طراحی شده است. عملی بودن و دوام را متعادل می کند و با انواع شرایط کاری پیچیده سازگار می شود. این محصول دارای طراحی مدولار است: قسمت بالایی دارای رابط های تماسی با روکش طلا برای اطمینان از انتقال جریان و سیگنال پایدار است. قسمت میانی دارای یک مهره قفل فلزی برای افزایش استحکام اتصال و جلوگیری از جدا شدن ناشی از لرزش است. و قسمت پایین دارای یک پوسته نایلونی PA66 با مقاومت عالی در برابر آب و هوا و عملکرد محافظتی است. این سه عنصر با هم کار می کنند تا عملکرد پایدار کانکتور کابل برق ضد آب M12 را حتی در محیط های سخت تضمین کنند. ما همیشه مشتری مدار هستیم، ساختار محصول را بهینه می کنیم و عملکرد محصول را بهبود می بخشیم تا این رابط کابل برق ضد آب M12 را با نیازهای کاربردی واقعی صنایع بیشتر سازگار کنیم و خطر خرابی اتصال را برای مشتریان خود کاهش دهیم.

پارامتر کانکتور کابل برق ضد آب M12

تجزیه و تحلیل ساختار محصول

قسمت بالایی: رابط تماس با روکش طلا

قسمت بالایی رابط کابل برق ضد آب M12 ناحیه تماس هسته است که از برنج با روکش طلا ساخته شده است. روکش طلای یکنواخت و متراکم به طور موثر کانکتور را از مواد خورنده مانند هوا و رطوبت جدا می کند و از اکسیداسیون و زنگ زدگی جلوگیری می کند و از تداوم و پایداری جریان و انتقال سیگنال اطمینان می دهد. طراحی تماس با استانداردهای صنعت مطابقت دارد و از درج و برداشتن صاف و تماس محکم اطمینان می دهد. این به طور موثر مقاومت تماس و از دست دادن سیگنال را کاهش می دهد و آن را برای الزامات انتقال ولتاژ و جریان پایین و برای سناریوهای صنعتی با الزامات پایداری سیگنال بالا ایده آل می کند.

قسمت میانی: مهره قفل فلزی

این محصول دارای یک مهره فلزی در قسمت میانی است که از آلیاژ با استحکام بالا و با ماشینکاری دقیق ساخته شده است. رزوه ها شفاف و منظم هستند و نیروی قفل آن متوسط ​​است. این امکان قفل چرخشی 360 درجه را فراهم می کند، اتصال ایمن و قابل اعتماد بین کانکتور و تجهیزات/کابل ها را تضمین می کند و به طور موثر از شل شدن یا جدا شدن ناشی از لرزش تجهیزات یا ضربه های خارجی جلوگیری می کند. سطح مهره فلزی با پوشش ضد خوردگی پوشش داده شده است که به آن اجازه می دهد در محیط های خشن مانند رطوبت و گرد و غبار مقاومت کند و طول عمر کلی کانکتور کابل برق ضد آب M12 را افزایش دهد.

قسمت پایین: محفظه نایلونی PA66

قسمت پایینی رابط کابل برق ضد آب M12 ساختار بدنه است که از مواد نایلون PA66 با کیفیت بالا ساخته شده است که با استاندارد بازدارنده شعله 94-VO مطابقت دارد و دارای خواص ضد شعله عالی، مقاوم در برابر آب و هوا و مقاوم در برابر ضربه است. این محفظه دارای یک طراحی مهر و موم دقیق است، مجهز به یک حلقه ضد آب سیلیکونی اختصاصی، با کسب درجه ضد آب IP67 یا بالاتر، به طور موثر از ورود گرد و غبار، رطوبت و روغن به داخل کانکتور جلوگیری می کند و از تماس های داخلی و سیم کشی در برابر آسیب محافظت می کند. به طور همزمان، مواد نایلون PA66 همچنین دارای مقاومت خوبی در دمای پایین است و پایداری ساختاری را حتی در محیط‌های بسیار کم دمای -40 درجه سانتیگراد، بدون شکننده شدن یا تغییر شکل حفظ می‌کند.

ویژگی های محصول

1. عملکرد ضد آب و ضد گرد و غبار قابل اعتماد

رابط کابل برق ضد آب M12 با استاندارد IP67 عملکرد ضد آب و ضد گرد و غبار مطابقت دارد و برخی از مدل ها به IP68 قابل ارتقا هستند. این به طور موثر از نفوذ گرد و غبار و غوطه ور شدن کوتاه مدت در آب جلوگیری می کند و آن را برای محیط های بیرونی، مرطوب و غبارآلود مناسب می کند و حفاظت جامعی را برای اتصالات الکتریکی ایجاد می کند. توجه داشته باشید که برای جلوگیری از تأثیرگذاری بر عملکرد محافظتی آن باید از غوطه ور شدن طولانی مدت در آب اجتناب شود.

2. مواد برتر و مقاومت در برابر خوردگی

کنتاکت ها از برنج با روکش طلا، پوسته از نایلون PA66 و مهره از فلز ساخته شده است. این سه ماده با هم کار می کنند تا مقاومت در برابر خوردگی، مقاومت در برابر روغن و مقاومت در برابر ضربه را افزایش دهند. این محصول تحت آزمایش‌های دقیق اسپری نمک قرار گرفته است (بعد از 48 ساعت آزمایش پاشش نمک خنثی بدون خوردگی)، آن را برای محیط‌های مختلف شیمیایی در محیط‌های صنعتی مناسب کرده و عمر مفید آن را افزایش می‌دهد.

3. گزینه های پین متعدد و سازگاری گسترده

تنظیمات پین های متعددی از جمله 2 پین، 3 پین، 4 پین، 5 پین، 8 پین، 2+2 پین، 2+3 پین و 2+4 پین را ارائه می دهد که امکان انتخاب انعطاف پذیر بر اساس نیازهای ارتباط مشتری را فراهم می کند. با سناریوهای مختلف انتقال قدرت و سیگنال تطبیق می‌یابد و با دستگاه‌های مختلف مانند روشنایی LED، سنسورها و محرک‌ها سازگار است.

4. نصب راحت و اتصال ایمن

از نصب پنل پشتی پشتیبانی می‌کند، فرآیند نصب را بدون نیاز به ابزار پیچیده یا مهارت‌های تخصصی ساده می‌کند و در نتیجه کارایی نصب را بهبود می‌بخشد. طراحی مهره قفل فلزی مرکزی، درج و برداشتن صاف را تضمین می کند و در برابر ضربه و ضد شل شدن است، مناسب برای سناریوهای اتوماسیون صنعتی با ارتعاشات مکرر.

5. انتقال سیگنال کم تلفات

کنتاکت‌های روکش طلا دارای مقاومت تماس کم (≤10mΩ) و مقاومت عایق بالا (≥100MΩ) هستند، به طور موثر تلفات انتقال جریان و سیگنال را کاهش می‌دهند، انتقال سیگنال پایدار و بدون تداخل را تضمین می‌کنند و با سناریوهای با دقت بالا مانند اتوبوس‌های صنعتی و انتقال سیگنال سنسور سازگار می‌شوند.

مزایای فنی

1. فرآیند ساخت دقیق

ما دارای کارگاه‌های حرفه‌ای پردازش قالب، قالب‌گیری تزریقی و پردازش سخت‌افزار هستیم که از تجهیزات تولیدی با دقت بالا مانند ماشین‌های قالب‌گیری تزریق عمودی و ماشین‌های فرز CNC برای ماشینکاری دقیق هر جزء از اتصال کابل برق ضد آب M12 استفاده می‌کنیم. این امر ابعاد دقیق، ساختار منظم، درج و برداشتن صاف و سازگاری قوی را تضمین می کند. همه محصولات تحت بازرسی 100٪ کامل (نه نمونه برداری دسته ای) قرار می گیرند تا از خروج محصولات فاقد صلاحیت از کارخانه جلوگیری شود.

2. طراحی استاندارد و سازگار

کانکتور کابل برق ضد آب M12 مطابق با استاندارد بین المللی IEC-61076-2-101 طراحی شده است که دارای قابلیت تعویض عالی و سازگاری با عقب است. این با مارک های دیگر کانکتورهای M12 با مشخصات و کدگذاری یکسان سازگار است و هزینه های جایگزینی و خطرات سازگاری را برای مشتریان کاهش می دهد. این محصول از چندین روش کدگذاری پشتیبانی می‌کند، از جمله کدگذاری A، که امکان پیکربندی انعطاف‌پذیر را با توجه به سناریوهای مختلف برنامه فراهم می‌کند.

3. پشتیبانی فنی سفارشی

ما یک تیم تحقیق و توسعه مستقل با تجربه گسترده در سفارشی کردن اتصالات ضد آب داریم. ما می‌توانیم خدمات سفارشی‌سازی OEM/ODM را بر اساس نیازهای خاص مشتری، از جمله سفارشی‌سازی شخصی پیکربندی پین‌ها، رنگ‌های پوسته، طول کابل، درجه‌بندی ضدآب و غیره ارائه دهیم تا نیازهای اتصال ویژه صنایع و تجهیزات مختلف را برآورده کنیم.

4. سیستم کنترل کیفیت دقیق

ما یک سیستم کنترل کیفیت ایجاد کرده ایم که با استانداردهای ISO9001:2008 مطابقت دارد. از تهیه مواد خام و پردازش تولید تا تحویل محصول نهایی، هر مرحله به شدت توسط بازرسان کیفیت حرفه ای کنترل می شود. همه مواد خام از مواد سازگار با محیط زیست مطابق با RoHS و UL انتخاب می شوند و اطمینان حاصل می کنند که محصولات ما غیر سمی، سازگار با محیط زیست هستند و الزامات زیست محیطی بسیاری از کشورها و مناطق در سراسر جهان را برآورده می کنند.

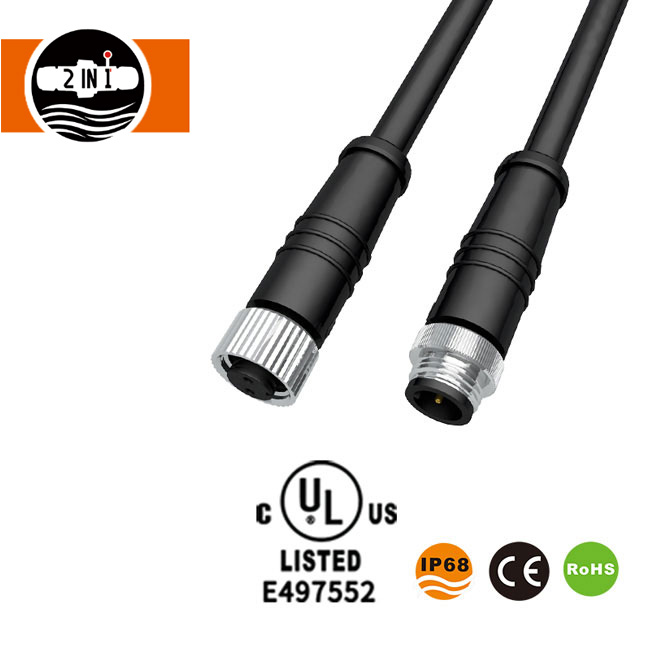

جزئیات محصول کانکتور کابل برق ضد آب M12

اتصال:

سناریوهای کاربردی

1. روشنایی LED

به طور گسترده در محصولات مختلف نورپردازی LED مانند چراغ های نوار LED، چراغ های LED وال واشر، چراغ های LED در زمین، چراغ های LED طناب، چراغ های نوار LED، چراغ های پرده، و چراغ های چشمک زن استفاده می شود. این اتصالات ضد آب پایدار را برای تجهیزات روشنایی فراهم می کند، با سناریوهای مختلف نورپردازی از جمله محیط های مرطوب بیرونی و داخلی سازگار می شود و عملکرد عادی تجهیزات روشنایی را تضمین می کند.

2. اتوماسیون صنعتی

به راحتی به سوئیچ های مجاورت، دستگاه های نظارت بر جریان، قطعات فیلدباس، دستگاه های حسگر و دستگاه های محرک متصل می شود. مناسب برای اتوماسیون کارخانه، رباتیک و تجهیزات مکانیکی، سیگنال و انتقال جریان را در محیط های سخت صنعتی حفظ می کند و قابلیت اطمینان تجهیزات را بهبود می بخشد.

3. انرژی های نو و ارتباطات

سازگار با تجهیزات انرژی جدید مانند ماژول های فتوولتائیک خورشیدی و اینورترها، و همچنین تجهیزات ارتباطی 5G و وسایل نقلیه الکتریکی سازگار با محیط زیست. دارای مقاومت عالی در برابر آب و هوا و عملکرد ضد تداخل، سازگاری با شرایط محیطی پیچیده در فضای باز و تضمین عملکرد پایدار تجهیزات است.

4. سایر زمینه ها

همچنین برای دستگاه های پزشکی، تجهیزات دریایی و تجهیزات مکانیکی قابل استفاده است و راه حل های اتصال مناسبی را برای دستگاه های مختلف که نیاز به اتصالات ضد آب، مقاوم در برابر خوردگی و بسیار پایدار دارند ارائه می دهد.

سوالات متداول

Q1: رتبه بندی ضد آب کانکتور کابل برق ضد آب M12 چیست؟

A1: مدل استاندارد دارای رتبه ضد آب IP67 است که به طور موثر از نفوذ گرد و غبار و غوطه ور شدن کوتاه مدت در آب جلوگیری می کند. ما همچنین یک گزینه رتبه بندی IP68 سفارشی ارائه می دهیم که می تواند با توجه به نیاز مشتری ارتقا یابد، مناسب برای سناریوهایی با نیازهای ضد آب بالاتر.

Q2: محصول از چه تنظیمات پین پشتیبانی می کند؟ آیا می توان پین های ویژه را سفارشی کرد؟

A2: تنظیمات پین استاندارد شامل 2 پین، 3 پین، 4 پین، 5 پین، 8 پین، 2+2 پین، 2+3 پین و 2+4 پین است. سفارشی سازی OEM/ODM پشتیبانی می شود. تنظیمات و ترتیبات پین ویژه را می توان با توجه به نیازهای خاص مشتری سفارشی کرد.

Q3: طول عمر محصول چقدر است؟ آیا تضمین کیفیت وجود دارد؟

A3: طول عمر مکانیکی محصول ≥3000 چرخه جفت گیری است. در صورت استفاده معمولی، طول عمر آن می تواند به بیش از 3 سال برسد. ما یک ضمانت کیفیت 3 ساله ارائه می دهیم. در مدت گارانتی، ما خدمات تعمیر یا تعویض رایگان را برای مشکلات کیفی ناشی از آسیب های غیر انسانی ارائه خواهیم داد.

Q4: آیا می توان نمونه ها را ارائه کرد؟ Q4: زمان تحویل نمونه چیست؟

A4: نمونه های رایگان در دسترس هستند، با 3 نمونه در هر مدل. زمان تحویل نمونه 3-5 روز کاری است. برای نمونه های سفارشی، زمان تحویل بسته به پیچیدگی سفارشی سازی تمدید خواهد شد.

Q5: زمان تحویل سفارش چیست؟ آیا از خرید عمده حمایت می کنید؟

A5: زمان تحویل سفارش استاندارد 2-3 هفته است. سفارشات انبوه را می توان با توجه به مقدار سفارش و برنامه تولید تنظیم کرد. ما از خرید عمده پشتیبانی می کنیم که قیمت رقابتی تری را ارائه می دهد. لطفا برای جزئیات بیشتر با تیم فروش ما مشورت کنید.

Q6: آیا محصول الزامات حفاظت از محیط زیست را برآورده می کند؟

A6: بله، اتصال کابل برق ضد آب M12 ما از مواد خام سازگار با محیط زیست سازگار با RoHS استفاده می کند. فرآیند تولید از الزامات زیست محیطی پیروی می کند و محصول غیر سمی و بی ضرر است و با مقررات زیست محیطی در بسیاری از کشورها و مناطق در سراسر جهان مطابقت دارد.
