رابط کابل ضد آب M12 UL

رابط کابل ضد آب HuaYi-FaDa M12 UL دارای حفاظت IP68، پیکربندی 2 پین تا 5 پین، و مجموعه کابل های قالبی با انواع و طول کابل های قابل تنظیم است. سری SQ12 که برای اتوماسیون صنعتی، روشنایی در فضای باز و تجهیزات الکتریکی سازگار طراحی شده است، از جریان نامی 5 تا 10 آمپر، عملکرد AC 300 ولت و دما از -40 درجه سانتیگراد تا +105 درجه سانتیگراد پشتیبانی می کند. سفارشی سازی OEM/ODM و خدمات نمونه در دسترس هستند.

ارسال استعلام

توضیحات محصول

HuaYi-FaDaرابط کابل ضد آب M12 ULترکیبی از مجموعه کابل قالب‌گیری شده، پیکربندی‌های چند پین و حفاظت IP68 برای تجهیزات الکتریکی مورد استفاده در محیط‌های صنعتی و بیرونی. سری SQ12 از انواع و طول کابل های سفارشی شده، با تماس های آلیاژ مس با روکش طلا و مواد محفظه با درجه V-0 UL94 پشتیبانی می کند.

مزایا

مونتاژ کابل یکپارچه

کانکتور SQ12 با کابل خود قالب گیری می شود و نیاز به سیم کشی جداگانه در انتهای کانکتور را از بین می برد. نوع و طول کابل را می توان برای مطابقت با چیدمان تجهیزات و الزامات نصب سفارشی کرد.

M12 UL Waterproof Cable Connector molded cable assembly

تنظیمات پین چندگانه

این کانکتور که در نسخه های 2 پین، 3 پین، 4 پین و 5 پین موجود است، ترتیبات اتصال الکتریکی مختلفی را در خود جای می دهد. طراحی دایره ای، کنتاکت ها و اتصال کابل را در یک مجموعه فشرده ادغام می کند.

طرح تماس با روکش طلا

تماس آلیاژ مس با آبکاری طلا رابط رسانا را فراهم می کند. مقاومت تماس مشخص شده کمتر از 5 mΩ است و مقاومت عایق بیش از 500 MΩ است.

حفاظت IP68 و مقاومت در برابر شعله

این کانکتور دارای استاندارد IP68 و اجزای آب بندی سیلیکونی است. محفظه و قطعات عایق آن از پلاستیک های مهندسی با کارایی بالا استفاده می کند که مقاومت شعله UL94 V-0 مشخص شده است. محدوده دمای عملیاتی -40 درجه سانتیگراد تا +105 درجه سانتیگراد است.

مشخصات فنی SQ12

پارامتر	مشخصات
نام محصول	رابط کابل ضد آب M12 UL
مدل	SQ12
نوع اتصال	مونتاژ کابل قالبی
سفارشی سازی کابل	نوع و طول کابل
پین گزینه ها	2 پین، 3 پین، 4 پین، 5 پین
رنگ	مشکی
مهره اتصال	فلز
رتبه بندی ضد آب	IP68
سیم سنج	18-22 AWG
قطر کابل	4.0-8.0 میلی متر
جریان نامی	5-10 A
ولتاژ کاری	300 ولت AC RMS
مقاومت در برابر ولتاژ	1500 ولت AC به مدت 1 دقیقه
مقاومت تماسی	کمتر از 5 mΩ
مقاومت عایق	بیش از 500 مگا اهم
دوام جفت گیری	≥3000 سیکل
دمای عملیاتی	-40 درجه سانتیگراد تا +105 درجه سانتیگراد
مقاومت در برابر شعله	UL94 V-0
مسکن و عایق	پلاستیک های مهندسی با کارایی بالا
مواد تماس	آلیاژ مس با روکش طلا
مواد مهر و موم	سیلیکون
گواهینامه های فهرست شده	UL، CQC

عملکرد ضد آب و ساختار اتصال

محفظه دارای استاندارد IP68 محافظت در برابر گرد و غبار و مقاومت در برابر نفوذ آب تحت شرایط آزمایشی تعریف شده را فراهم می کند. اجزای آب بندی سیلیکونی بخشی از ساختار ضد آب کانکتور را تشکیل می دهند، در حالی که مهره فلزی اتصال مکانیکی بین اجزای جفت سازگار را فراهم می کند.

M12 UL Waterproof Cable Connector waterproof structure

ساختار کابل قالبی نیاز به سیم کشی جداگانه در انتهای کانکتور را کاهش می دهد. محدوده قطر کابل 4.0 تا 8.0 میلی متر آن مجموعه کابل های سازگار را در خود جای می دهد، در حالی که پیکربندی های چهار پین از طرح بندی مدارهای مختلف پشتیبانی می کنند.

مشخصات ارائه شده یک رتبه بندی IP68 جداگانه برای رابط اتصال دهنده بدون جفت ایجاد نمی کند.

برنامه های کاربردی

سیستم های روشنایی فضای باز:اتصالات کابلی قالب‌گیری شده برای تجهیزات روشنایی که در محیط‌های باز کار می‌کنند.
اتوماسیون صنعتی:اتصالات الکتریکی برای ماشین آلات و تجهیزات کنترل سازگار.
تجهیزات مکانیکی:مجموعه کابل برای تجهیزاتی که به اتصالات دایره ای فشرده نیاز دارند.
تجهیزات فتوولتائیک خورشیدی:اتصالات الکتریکی کمکی سازگار.
تجهیزات ارتباطی:اتصالات کابل برای مدارهای سیگنال یا برق سازگار.

پیکربندی‌های پین موجود از آرایش‌های مختلف سیم‌کشی پشتیبانی می‌کنند، در حالی که طول کابل‌های سفارشی‌شده، چیدمان‌های تجهیزات مختلفی را در خود جای می‌دهند.

قابلیت های ساخت HuaYi-FaDa

ShenZhen 2 IN 1 Technology Co., Ltd. در سال 2009 تاسیس شد و در توسعه، تولید و فروش کانکتورها و کابل های ضد آب با نام تجاری HuaYi-FaDa تخصص دارد.

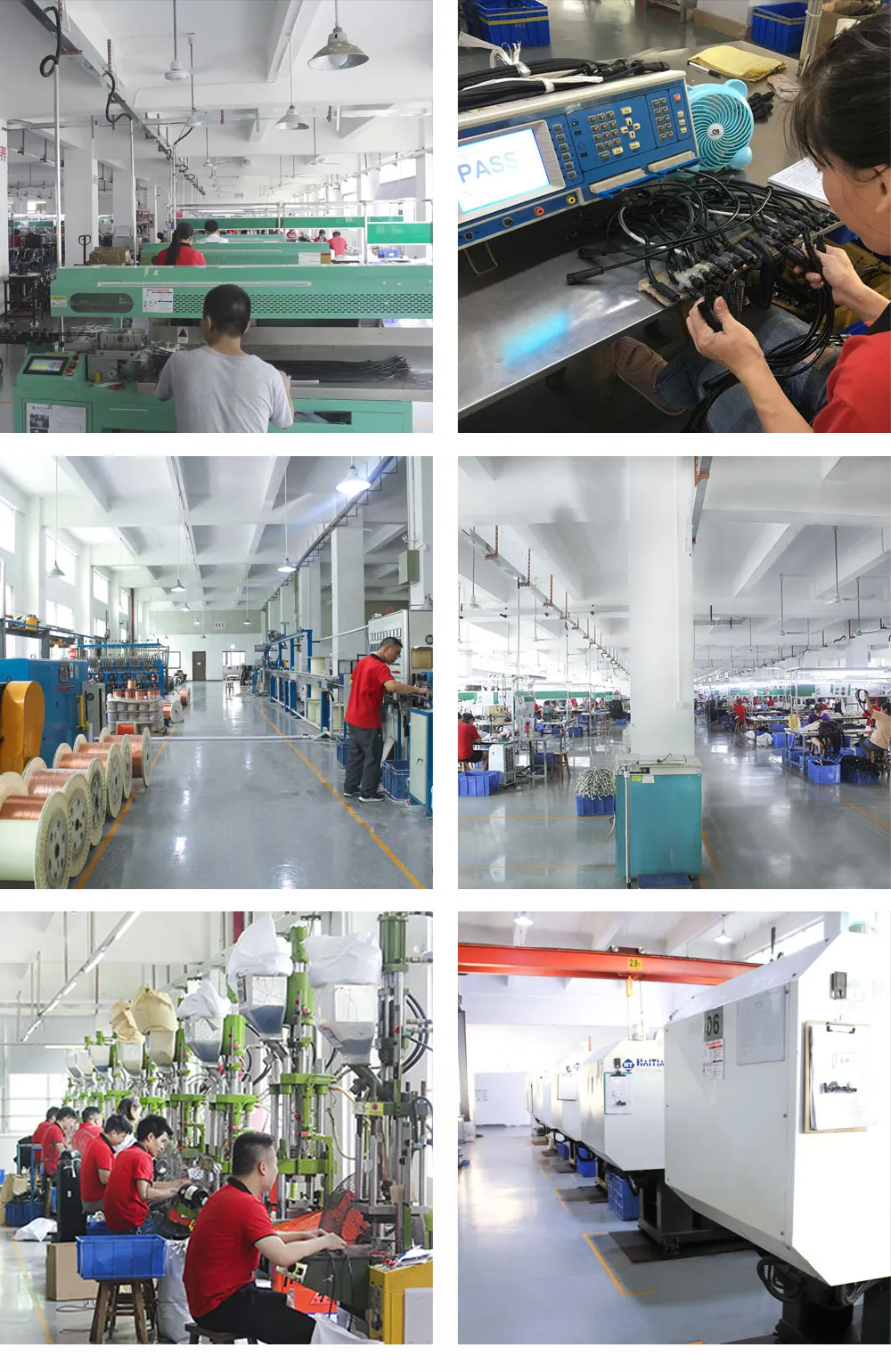

این شرکت حدود 200 کارمند و بیش از 8000 متر مربع فضای کارخانه را گزارش می دهد. منابع تولید آن عبارتند از:

پردازش قالب:امکانات توسعه قالب و ماشینکاری داخلی.
قالب گیری تزریقی:دستگاه های قالب گیری تزریقی عمودی و افقی.
پردازش کابل:تجهیزات اکستروژن سیم، برش خودکار و سلب کردن.
پردازش ترمینال:تجهیزات برای مونتاژ پایانه های الکتریکی.
ماشینکاری دقیق:تجهیزات فرز CNC، آسیاب و ماشینکاری جرقه.
توسعه محصول:یک تیم تحقیق و توسعه مستقل برای اتصالات ضد آب و مجموعه کابل های سفارشی.

این منابع تولیدی شامل تولید قطعات پلاستیکی، پردازش کابل، ابزارآلات و ماشینکاری قطعات فلزی می شود.

گواهینامه UL و مشخصات مواد

سری SQ12 دارای گواهینامه UL و CQC هستند. مواد محفظه آن دارای طبقه بندی مشخص شده UL94 V-0 در برابر شعله است و پین های تماسی از آلیاژ مس با روکش طلا استفاده می کنند. این جزئیات مواد و گواهینامه از ارزیابی فنی برای کاربردهای تجهیزات الکتریکی پشتیبانی می کند.

رتبه IP68 کانکتور مربوط به حفاظت از نفوذ گرد و غبار و آب است، در حالی که گواهینامه UL مربوط به الزامات تحت پوشش گواهینامه قابل اجرا است. انطباق با RoHS در جزئیات گواهینامه مدل ارائه شده ذکر نشده است.

M12 UL Waterproof Cable Connector certification

سفارشی سازی، نمونه ها و تحویل

HuaYi-FaDa خدمات OEM و ODM را برای مجموعه های کانکتور و کابل ضد آب ارائه می دهد.

سفارشی سازی کابل:نوع و طول کابل
در دسترس بودن نمونه:سه نمونه رایگان در هر شماره قطعه برای ارزیابی یک بار. هزینه ارسال جداست
زمان تولید:معمولاً 2 تا 3 هفته پس از ثبت سفارش، بسته به شرایط موجودی و سفارش.
حمل و نقل سریع:DHL، UPS، FedEx، یا TNT، با زمان حمل و نقل تخمینی ۲ تا ۷ روز.
حمل و نقل عمده:حمل و نقل دریایی برای محموله های بزرگتر.

رابط کابل ضد آب HuaYi-FaDa M12 UL در پیکربندی چهار پین با مجموعه‌های کابل قابل تنظیم، حفاظت IP68، کنتاکت‌های روکش طلا و رتبه‌بندی‌های الکتریکی مشخص شده برای تجهیزات صنعتی و فضای باز سازگار موجود است.
